Experimentierboard für Atmega8

Schau Dir mal dieses Experimentierboard genauer an:

• Maße: ca. 75x100mm (etwas kleiner als eine halbe Europlatine).


• Programmierschittstelle.


• Betriebsspannung 5 oder 9V und mehr, möglich durch Spannungsregler 7805.


• 14 LEDs, die Dir den Zustand digitaler Ausgänge anzeigen können.
  Die kann man auch parallel zur Leiterplatte nach außen biegen.


• 6 Anschlüsse (S0 ... S5), die Du (auch gemischt) als digitale Ein- und Ausgänge und analoge Eingänge nutzen kannst.


• Durch Weglassen oder Ablöten von LED-Vorwiderständen sind bis zu 14 weitere Ein-/Ausgänge leicht realisierbar.


• Wenn Du sowieso mit einer 5V-Spannungsquelle arbeitest, kannst Du den Spannungsregler 7805 auch weglassen.


Es ist also ziemlich universell und kann durchaus das Herz auch aufwendigerer Steuerungen bilden.

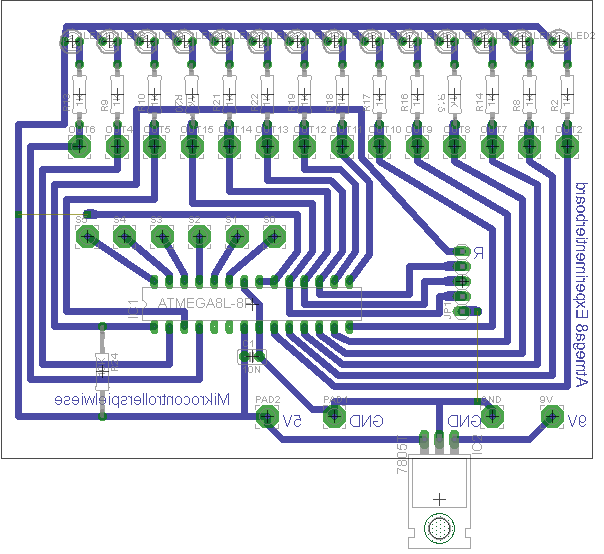

(Klick zum Vergrößern)

Hier gibt es die Eagle-Dateien zum Herstellen der Leiterplatte. Wie das geht, steht hier.
