LED-Matrix: 64-Kanal-Lauflicht

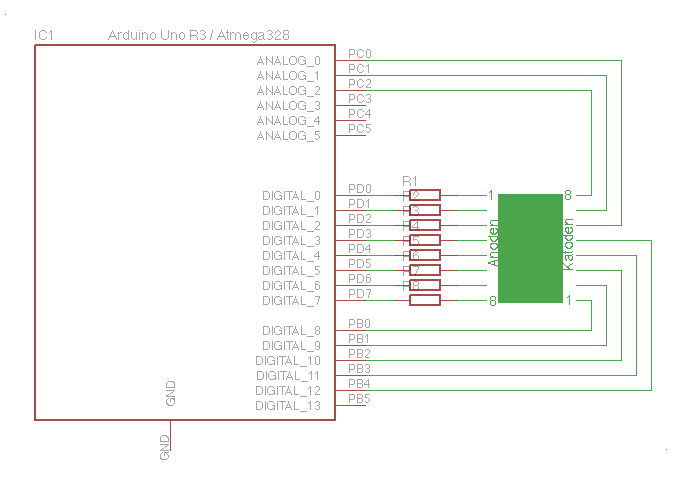

Die Schaltung ist dieselbe, wie vom letzten Experiment:

Hier das Programm:



            /*

             LED-Matrix: 64-Kanal-Lauflicht

             www.arduinospielwiese.de

             */



            //Die Zahlen sind die am Arduino verwendeten Pins

            //Jede Anode hat einen 220 Ohm Widerstand im Stromweg!

             int spalte[]  = { 0, 1, 2, 3, 4, 5, 6, 7 };
            //Anoden

             int zeile[] = { 8, 9, 10, 11, 12, 14, 15, 16 };
            //Katoden





            void setup()

            {


              for (int i=0; i<=7; i++)

              {

                pinMode(zeile[i],
            OUTPUT);    //Katoden

                pinMode(spalte[i], OUTPUT);
            //Anoden

                digitalWrite(zeile[i], HIGH);//Alle
            Kathoden auf HIGH setzen

              }

            }







            void loop()

            {

              for (int z=0; z<8; z++)

              {

                for (int s=0; s<8; s++)

                {

                  digitalWrite(zeile[z], LOW);
            digitalWrite(spalte[s], HIGH);

                  delay(100);

                  digitalWrite(zeile[z], HIGH);
            digitalWrite(spalte[s], LOW);



                }

              }

            }
