Wechselblinker mit ESP8266-Amica

Bevor Du dieses Experiment durchführen kannst, musst Du erst die Arduino-IDE für Dein ESP8266-Mikrocontrollerboard bereitmachen, wie in diesem Experiment beschrieben.

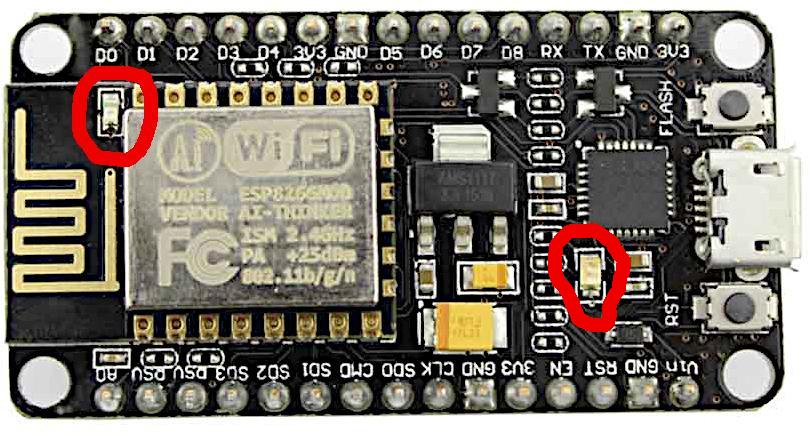

Für den hier beschriebenen Wechselblinker benutzen wir die beiden auf dem Board befind-
lichen LEDs an den GPIO Pins 2 und 16 - im Bild rot eingekreist.

Quelltext:


/*
  Wechelblinker mit Amica Board-LEDs
*/

void setup() {
  pinMode(2, OUTPUT);
  pinMode(16, OUTPUT);
}

void loop() {
  digitalWrite(2, 0); digitalWrite(16, 1); delay(1000);
  digitalWrite(2, 1); digitalWrite(16, 0); delay(1000);
}

Programm in das Board übertragen:

1. In der Arduino-IDE wählen wir unter Menü Werkzeuge ==> Board ==> Generic ESP8266 Module

2. Wählen des zur Übertragung zu benutzenden USB-Ports: Menü Werkzeuge ==> Port ==> [Dein Port]

3. Übertragung des Programmes mit der bekannten Schaltfläche der Arduino-IDE



Ergebnis: Die beiden Board-LEDs wechselblinken.
